■ご注意

• 芯が詰まる原因になりますので、ペンの先端から芯を補充しないでください。
• 替芯は三菱鉛筆製「ユニ」0.5mm芯をご使用ください。推奨硬度はHBです。他社製など指定以外の替芯を使用した場合、正常に動作しないことがあります。

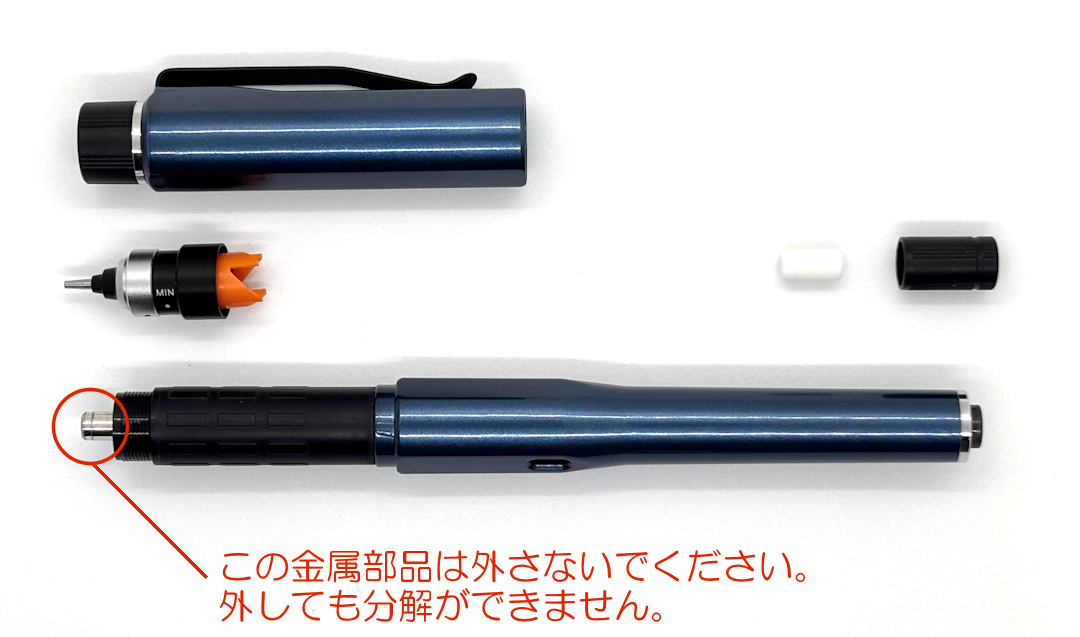

• クルトガダイブチャックユニットを交換するとき以外は、下の写真以上に部品を外しますと、再度、組み立てができなくなる場合があります。

ペン先で詰まっている場合

※下の写真をクリックすると説明用の動画が開きます。

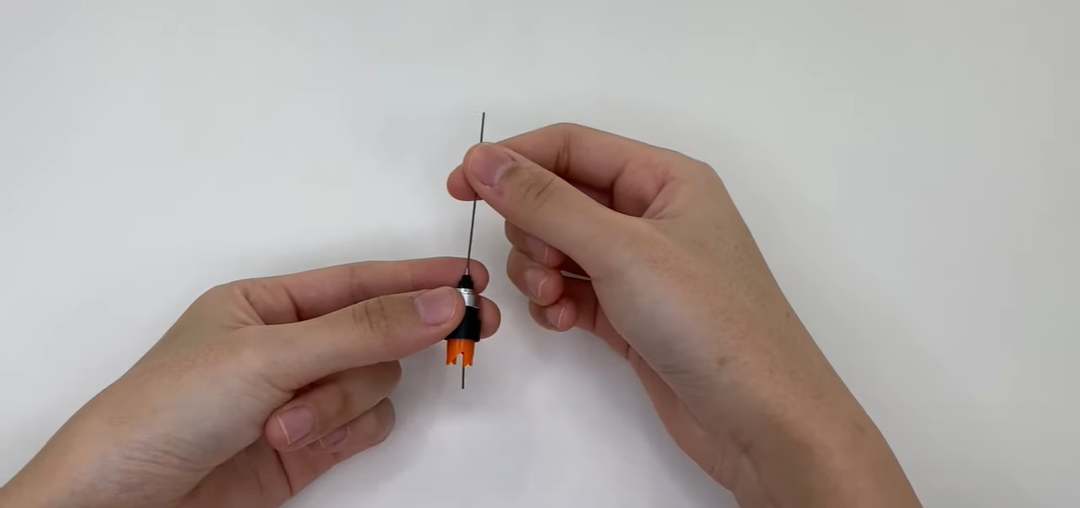

ダイヤルの下から先端の部品を外し、ペンの先端から替芯で押し出します。
※中の部品が外れる場合があるため、ペン先から芯を入れることは、この対処時のみとしてください。

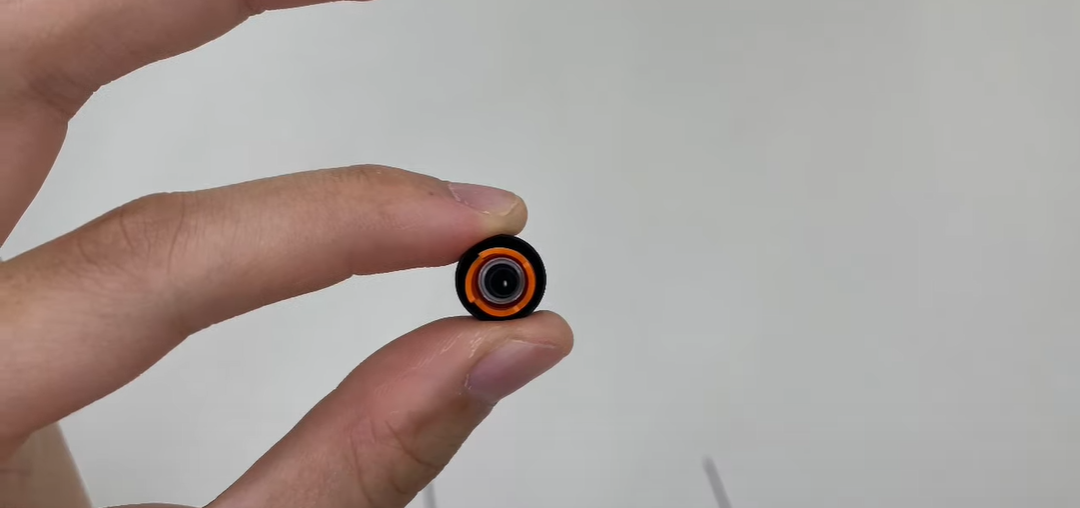

先端の部品は、ペン先を上にし、オレンジの部品を傷つけないよう慎重に差し込み、ダイヤルの下を回して締め付けます。

軸の中で詰まっている場合①

※下の写真をクリックすると説明用の動画が開きます。

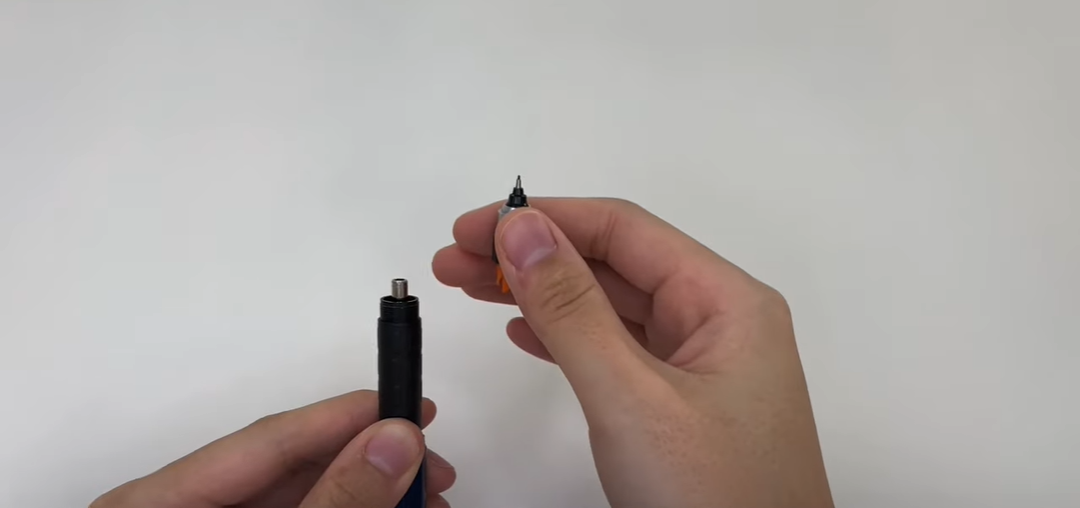

先端の部品が外れた状態でノックし、中から芯が出れば解消です。

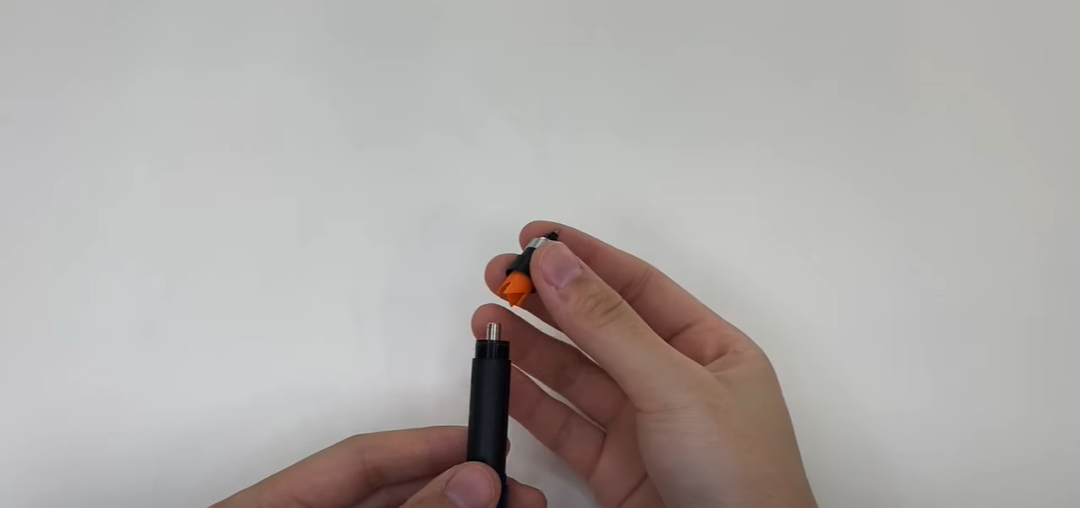

先端の部品は、ペン先を上にし、オレンジの部品を傷つけないよう慎重に差し込み、ダイヤルの下を回して締め付けます。

軸の中で詰まっている場合②

※下の写真をクリックすると説明用の動画が開きます。

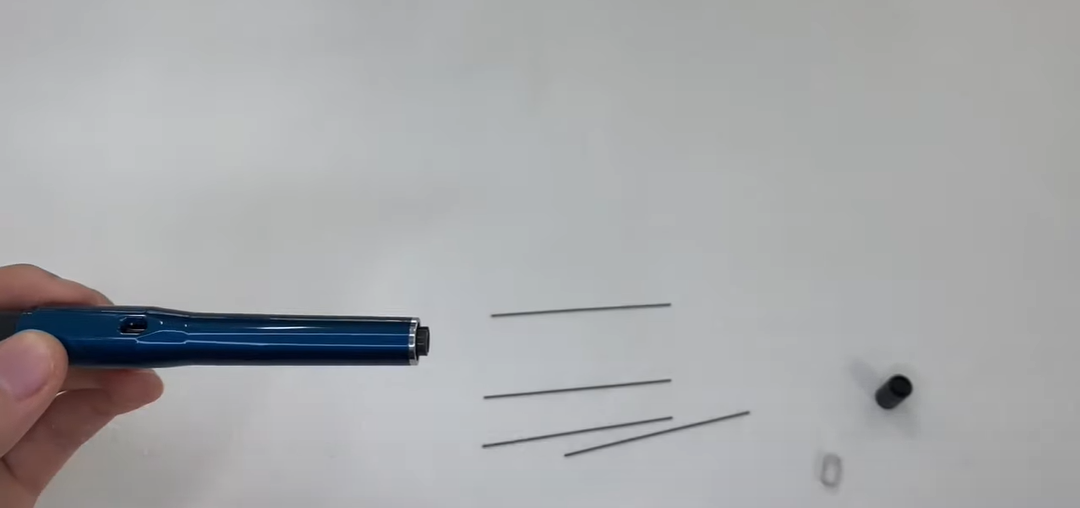

芯を入れ過ぎて出てこなくなった場合は、芯の補充口から取り除きます。

軸の中で詰まっている場合③

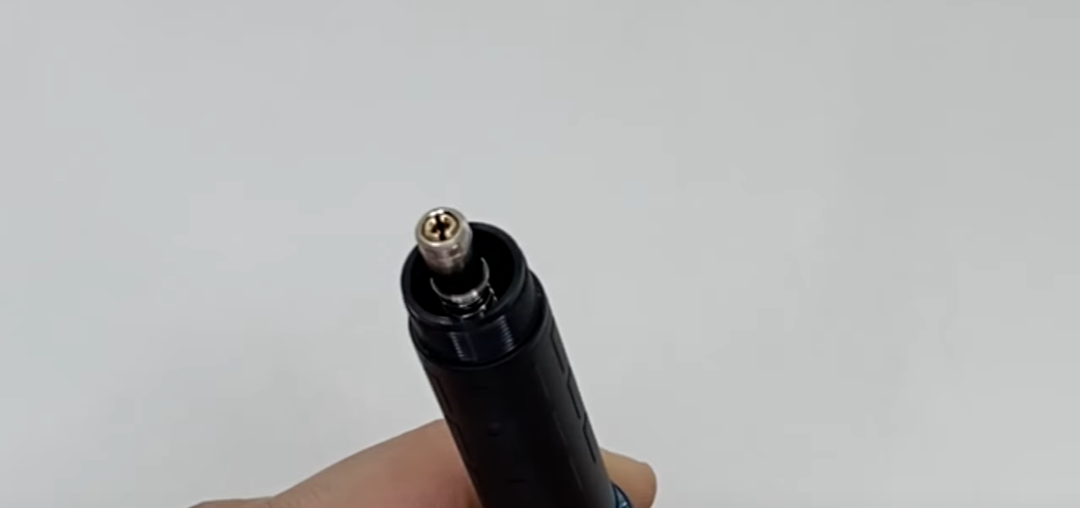

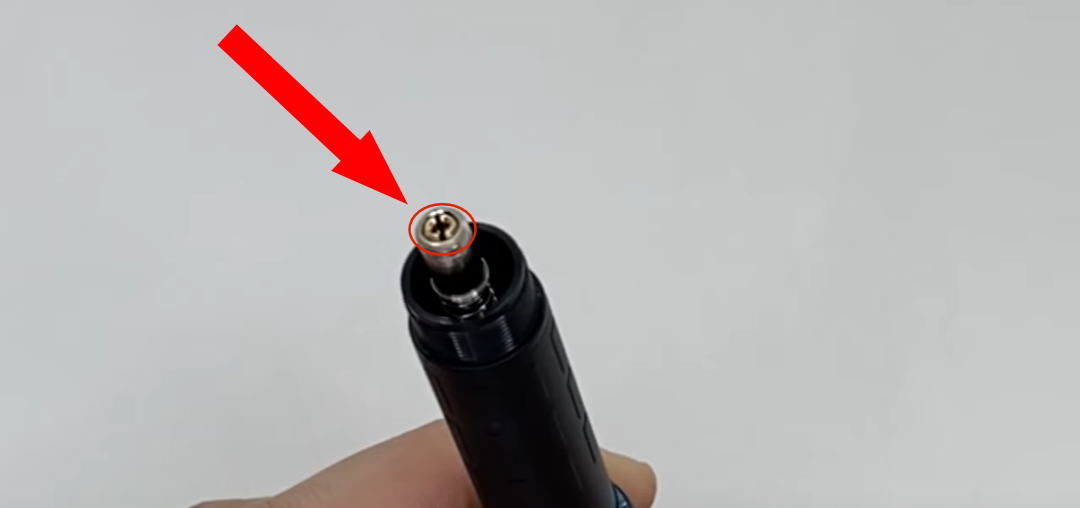

チャック(上の赤丸部)の状況で、軸の中(チャックの中)で詰まっているか確認ができます。

上の写真は、次の状態を表しています。

左：正常・チャックが芯をつかんだ状態

中：正常・チャックが芯をつかんでない状態

右：芯詰まり・チャックが上下に開いているが、左の写真のように芯が見えない状態

■対処法

• シャープの芯を１本補充してから、ペン先を下向きにノックを繰り返し、折れた短い芯を排出します。
  しかし、芯が中で細かく砕けた場合は、お手元で分解ができないため、排出させる方法がありません。
• 芯の詰まりが解消されない場合は、新たにチャックユニットをお求めいただき、付け替えると解消される場合があります。

■クルトガダイブ用チャックユニットについて

品名：クルトガダイブ チャックユニット BCUM55000

価格：参考価格¥550(税抜¥500)

販売：オンラインショップでお求めください。

補足：

• ・当チャックユニットは分解ができません。
• ・着脱方法は、当ユニットの包装材へ記載されたWEBサイト(二次元バーコードからのリンク)をご覧ください。
